Трубы ВУС в Перми: ассортимент и поставка

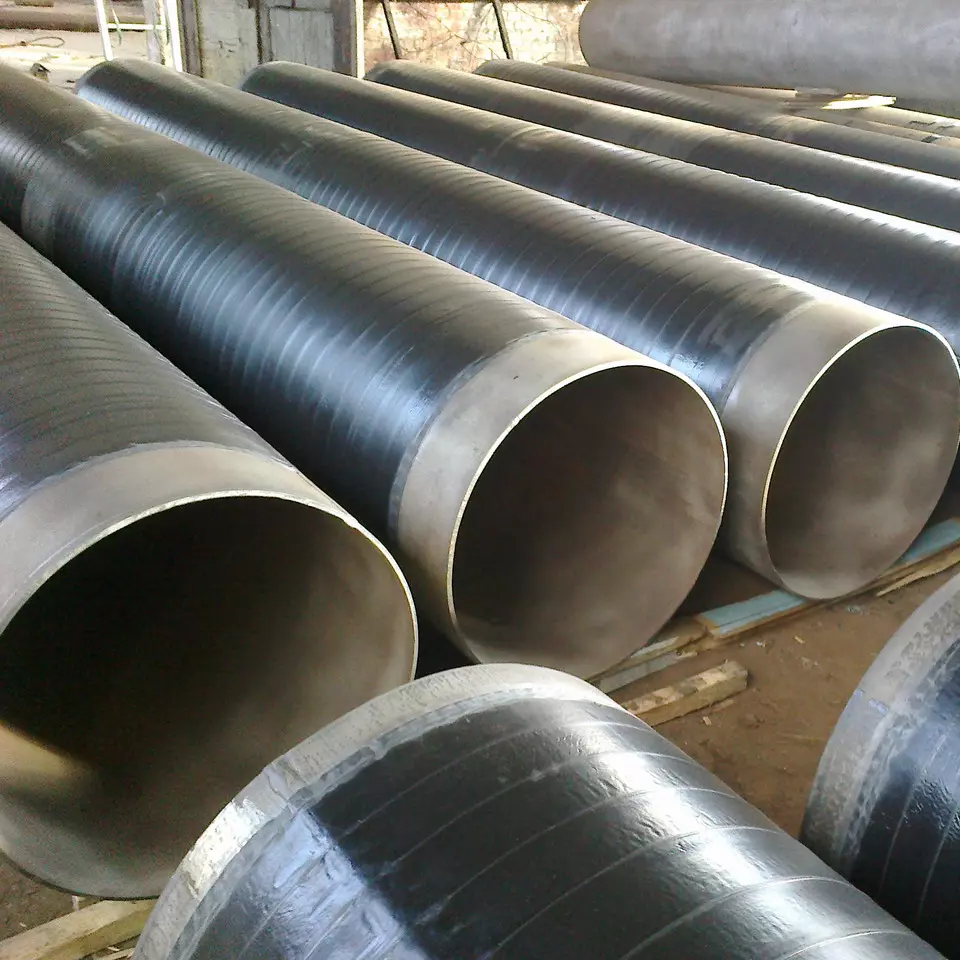

ВУС расшифровывается как «весьма усиленная изоляция» — высшая степень антикоррозионной защиты подземных стальных трубопроводов по ГОСТ 9.602-2016. Компания «Тантал» поставляет трубы ВУС бесшовные и электросварные диаметром 57–1420 мм для строительства магистральных трубопроводов, тепловых сетей и газоснабжения в агрессивных грунтах.
Технические характеристики труб ВУС
Покрытие ВУС — трёхслойный полиэтилен или двухслойный полипропилен по ГОСТ 9.602-2016 и ГОСТ Р 51164-98. Толщина покрытия: 2,0–4,0 мм в зависимости от диаметра. Рабочая температура: от −60 до +80°C. Рабочее давление: до 10 МПа. Диэлектрическая прочность: не менее 5 кВ. Срок службы покрытия: до 50 лет (ГОСТ 9.602-2016). Базовые трубы: бесшовные по ГОСТ 8732/8734, электросварные по ГОСТ 10704/20295.
ВУС, УС и ППУ — в чём разница
ВУС (весьма усиленная): трёхслойное покрытие 2–4 мм, срок службы до 50 лет, для агрессивных грунтов с удельным сопротивлением менее 20 Ом·м.
УС (усиленная): двухслойное покрытие 1,5–2,5 мм, срок службы до 40 лет, для грунтов 20–50 Ом·м.
ППУ (пенополиуретан): тепловая изоляция 30–100 мм, срок службы до 30 лет, применяется для горячего водоснабжения и теплоснабжения — не антикоррозионная.
Область применения
- Магистральные нефте- и газопроводы
- Подземные тепловые сети городов и посёлков
- Системы водоснабжения и водоотведения
- Переходы под автодорогами, железными дорогами и реками
- Прокладка в болотистых грунтах и зонах вечной мерзлоты
- Нефтепромысловые трубопроводы в химически активных грунтах
- Судоремонтные заводы и портовая инфраструктура
- Прокладка в засоленных и обводнённых грунтах
Важно знать — ограничения ВУС изоляции
Покрытие ВУС не защищает трубопровод от тепловых потерь — для горячего водоснабжения дополнительно применяется тепловая изоляция (ППУ). Сварные стыки в траншее требуют обязательного восстановления покрытия термоусадочными манжетами или лентами по ГОСТ 9.602-2016. Монтаж требует специального оборудования для контроля целостности изоляции (искровой дефектоскоп).
Сертификаты и документация
На каждую партию выдаётся паспорт и сертификат качества по ГОСТ 9.602-2016. Поставляем трубы от заводов Строй-Практика и других проверенных производителей. Все партии проходят контроль толщины и диэлектрической сплошности покрытия.
Условия поставки
- Наличие на складе в России
- Доставка по всей России
- Сертификаты и паспорта на каждую партию
- Резка и подготовка торцов под сварку
- Скидки для оптовых покупателей
Размеры и масса труб в ВУС изоляции
| Диаметр, мм | Толщина стенки, мм | Масса 1 м, кг | Длина, м | ГОСТ трубы |
|---|---|---|---|---|
| 57 | 3,5 | 4,62 | 11,8 | ГОСТ 10704 / 8732 |
| 4,0 | 5,23 | 11,8 | ГОСТ 10704 / 8732 | |
| 76 | 4,0 | 7,10 | 11,8 | ГОСТ 10704 / 8732 |
| 89 | 4,0 | 8,38 | 11,8 | ГОСТ 10704 / 8732 |
| 5,0 | 10,36 | 11,8 | ГОСТ 10704 / 8732 | |
| 108 | 4,0 | 10,26 | 11,8 | ГОСТ 10704 / 8732 |
| 5,0 | 12,70 | 11,8 | ГОСТ 10704 / 8732 | |
| 6,0 | 15,09 | 11,8 | ГОСТ 10704 / 8732 | |
| 133 | 5,0 | 15,78 | 11,8 | ГОСТ 10704 / 8732 |
| 6,0 | 18,80 | 11,8 | ГОСТ 10704 / 8732 | |
| 159 | 5,0 | 18,99 | 11,8 | ГОСТ 10704 / 8732 |
| 6,0 | 22,64 | 11,8 | ГОСТ 10704 / 8732 | |
| 7,0 | 26,24 | 11,8 | ГОСТ 10704 / 8732 | |
| 219 | 6,0 | 31,53 | 11,8 | ГОСТ 10704 / 8732 |
| 7,0 | 36,59 | 11,8 | ГОСТ 10704 / 8732 | |
| 8,0 | 41,62 | 11,8 | ГОСТ 10704 / 8732 | |
| 273 | 7,0 | 45,96 | 11,8 | ГОСТ 10704 / 8732 |
| 8,0 | 52,27 | 11,8 | ГОСТ 10704 / 8732 | |
| 9,0 | 58,53 | 11,8 | ГОСТ 10704 / 8732 | |
| 325 | 8,0 | 62,54 | 11,8 | ГОСТ 10704 / 8732 |
| 9,0 | 70,17 | 11,8 | ГОСТ 10704 / 8732 | |
| 10,0 | 77,68 | 11,8 | ГОСТ 10704 / 8732 | |
| 377 | 9,0 | 81,65 | 11,8 | ГОСТ 10704 / 8732 |
| 10,0 | 90,50 | 11,8 | ГОСТ 10704 / 8732 | |
| 426 | 9,0 | 92,46 | 11,8 | ГОСТ 10706 / 8732 |
| 10,0 | 102,59 | 11,8 | ГОСТ 10706 / 8732 | |
| 12,0 | 122,52 | 11,8 | ГОСТ 10706 / 8732 | |
| 530 | 9,0 | 115,66 | 11,8 | ГОСТ 10706 |
| 10,0 | 128,23 | 11,8 | ГОСТ 10706 | |
| 12,0 | 153,27 | 11,8 | ГОСТ 10706 | |
| 630 | 10,0 | 152,89 | 11,8 | ГОСТ 10706 |
| 12,0 | 182,85 | 11,8 | ГОСТ 10706 | |
| 720 | 10,0 | 175,09 | 11,8 | ГОСТ 10706 |
| 12,0 | 209,55 | 11,8 | ГОСТ 10706 | |
| 820 | 10,0 | 199,75 | 11,8 | ГОСТ 10706 |
| 12,0 | 239,00 | 11,8 | ГОСТ 10706 | |
| 1020 | 10,0 | 249,07 | 11,8 | ГОСТ 10706 |
| 12,0 | 298,46 | 11,8 | ГОСТ 10706 | |
| 14,0 | 347,12 | 11,8 | ГОСТ 10706 |
Покрытие ВУС по ГОСТ 9.602-2016. Длина трубы — 11,8 м (стандартная). Масса рассчитана без учёта изоляции.
Применение труб в ВУС изоляции
Трубы в весьма усиленной (ВУС) изоляции применяются для подземной и надземной прокладки трубопроводов с повышенными требованиями к защите от коррозии.
- Подземные газопроводы среднего и высокого давления
- Водопроводы и системы водоснабжения
- Нефте- и продуктопроводы
- Трубопроводы на агрессивных грунтах и болотистых участках
- Переходы через автодороги и железнодорожные пути
- Морозостойкие районы (до −60 °C)
Срок службы покрытия — не менее 30 лет. Температура эксплуатации от −20 °C до +60 °C. Стандарт: ГОСТ 9.602-2016.
Смотрите также
Вопросы и ответы
ВУС расшифровывается как «весьма усиленная изоляция» — это высшая степень антикоррозионной защиты подземных стальных трубопроводов по ГОСТ 9.602-2016. Применяется в агрессивных грунтах: болота, засоленные почвы, вечная мерзлота, обводнённые зоны.
Покрытие ВУС — трёхслойное: слой 1 — эпоксидный праймер (адгезия к стали), слой 2 — сополимерный адгезив (связующее), слой 3 — экструдированный полиэтилен толщиной 2,0–4,0 мм. Суммарная толщина зависит от диаметра трубы.
Основной стандарт — ГОСТ 9.602-2016 «Сооружения подземные. Общие требования к защите от коррозии». Дополнительно применяется ГОСТ Р 51164-98 (для нефте- и газопроводов) и ГОСТ 9.032-74 (праймеры).
По ГОСТ 9.602-2016 расчётный срок службы покрытия ВУС — не менее 50 лет при соблюдении требований к монтажу и эксплуатации. Это вдвое больше, чем у покрытия УС (до 40 лет) и сопоставимо с ППУ (до 30 лет).
ВУС — трёхслойное антикоррозионное покрытие 2–4 мм для агрессивных грунтов, срок службы 50 лет. УС — двухслойное 1,5–2,5 мм для умеренно агрессивных грунтов, 40 лет. ППУ — не антикоррозионная, а тепловая изоляция 30–100 мм для горячего водоснабжения и теплоснабжения.
Сварные стыки в траншее восстанавливают термоусадочными манжетами или специальными лентами — это обязательное требование ГОСТ 9.602-2016. Контроль качества стыка проводится искровым дефектоскопом. Не восстановленные стыки — главная причина преждевременной коррозии.
